鲸品堂｜“在线设计”网络资源管理的源头活水

传统的设计工作，采用离线方式，人力和物力浪费严重，数据管理质量和业务开效率得不到保障，一直困扰着周边的工作者，需要通过创新和变革彻底改变现状。

浩鲸科技早在2012年某某电信资源项目时就开始研究通过“在线设计”的方式，改变网络设计与资源管理之间脱节断点的问题，逐步脱胎出“在线设计”产品，核心思想是从全生命周期管理的源头解决用人成本高和数据不准确的难题。后续经过在多个省分的推广和不断地改进和完善，逐步形成了一套完善的在线设计产品，特别是近期在某某移动项目的落地，设计单位可使用在线设计APP或PC端功能进行资源查勘预占并完成设计录入；施工单位可通过APP完成现场施工资源修正、AI质检及完工回单，填补资源规划设计施工阶段的管理空白，完善资源全生命周期管理流程。

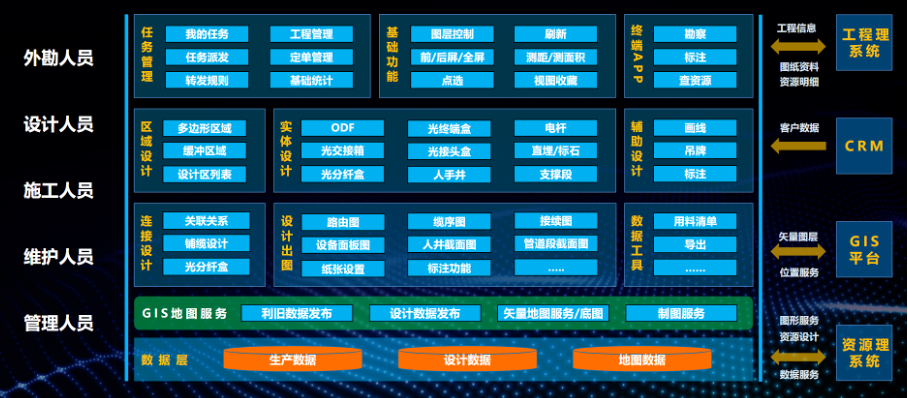

在线设计产品功能架构图

在线设计产品，通过流程的闭环管理，将外勘、设计、施工、数据入库几个环节有机的串联在一起，端到端的指导在资源就绪阶段的体系化管理。特别是数据的整体流向管理，从勘察、利旧老的资源数据，到规划设计新的网络数据，到按图施工，再到生产数据入库，通过不同的状态控制数据在不同层面的管理，做到井然有序。当施工时发现需要变更时，可以退回设计环节，设计师重新设计后再进行按单施工。一切业务上的互动都可通过流程的变更来驱动，降低线下互动带来的信息不完整，数据丢失等严重的问题。

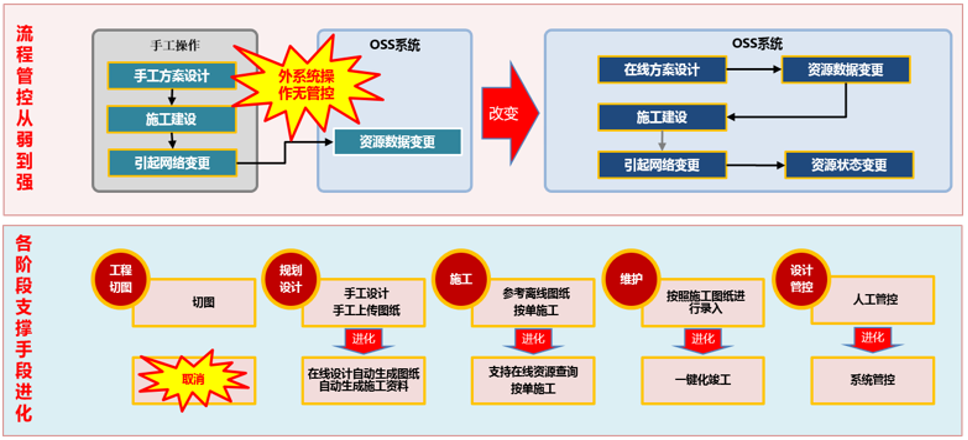

新老流程对比

在线设计产品以GIS化操作风格为主，大部分功能在GIS地图上，绘画的方式进行设计工作。操作界面与百度地图类似，集成了大量的绘图工具控件，参考了业内CAD图纸绘制的操作习惯等，将之搬到系统功能中。注重使用者的操作感知，有着较低的使用门槛。

为一线人员提供APP勘察、设计的功能，有一些小的设计工作，在现场就可以进行调整，无需等到晚上回到办公点再进行修正，极大提升了工作效率。

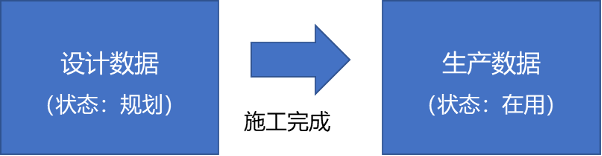

工程设计与资料录入一个是设计师从工程需求的角度进行网络的规划，另一个是数据管理员根据设计和施工的结果将资料录入到IT系统，本质上这两个工作有很大的重复性，如果将设计和录入两个环节合并，达到设计即录入的效果，工作效率将会极大的提升。在线设计产品将设计的数据根据流程的驱动，在施工完成后，系统自动转换成生产数据，减少人工录入的环节。数据录入环节的减少，数据管理员将没有必要再进行复杂的数据录入，可以将精力用在更重要的数据质量管理上，从而达到更好的支撑效果。

设计数据无缝转换到生产数据

通过建立完善的GIS地理大数据的管理库，将所有的网络资源纳入位置化管理。通过资源上图、网格管理、手机APP等功能应用，将户外资源的维护管理能力GIS化，方便在地图上进行搜索定位，位置调整和基础数据的维护。最终可以达到通过GIS地图上实现外勘的目的，降低户外勘察的频率。这个转变是一个过程，需要依赖准确的基础数据，从两个方面入手：①减少户外勘察的频率，线上勘察为主，减少用人用车成本，在线设计产品提供在线勘察工具。②提高户外勘察的效率，提供手机APP支撑工具，降低勘察的难度。

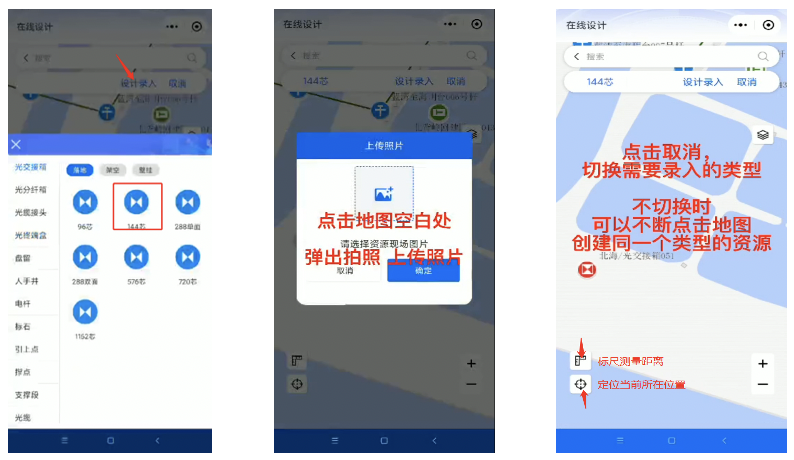

手机APP户外勘察打点

离线设计最大的问题是脱离了在线生产数据，没有将现有的管理系统最大化利用起来，造成了在数据上的脱离，是使用习惯上上造成的数据孤岛效应，可以说离线设计是游离于运营商体制外的另一套体系。在中国大基建的背景下，网络资源的建设实际上也是日新月异，离线方式的设计，完全赶不上建设的变化。只有建立一整套能够跟随网络变化，根据数据世界实时变化的设计系统，才能够跟上数字化转型的步伐。

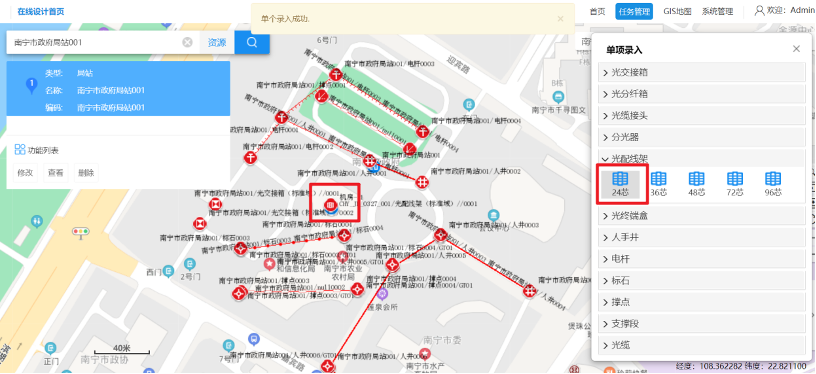

在线设计提供基于GIS图形化的设计，通过图形拖拽的方式，即可实现网络资源的设计工作。系统将资源设施的网络规格统一做成图标插件，在设计的时候选中，拖拽上图即可。设计的门槛相对比较低，经过简单的培训既可上手。按照设计人员操作习惯在线设计，并提供便捷操作手段，如管道杆路批量创建，光缆路由自动搜索，光缆批量穿缆，图形化批量成端等快速设计功能。缩短设计人员设计时间，减少设计工作量。

基于GIS地图进行设计

在GIS地图上，任意框选区域，即可导出标准的工程图纸，兼容CAD的格式，既支持传统工具上打开观看，又能够满足实时导出。通过不同的颜色区别老资源和新规划设计的资源，清晰的展示不同的状态，并且图标和标准根据企业规范可灵活的配置，统一了标准。在线设计产品支持“路由图”、“缆线图”、“接续图”、“设备面板图”、“管道截面图”等业内标准的图纸管理。支持在线预览和导出管理，图纸根据系统数据实时生成，区别于传统的静态图纸，可真实反馈当前网络的实际情况，使得更具有参考价值。

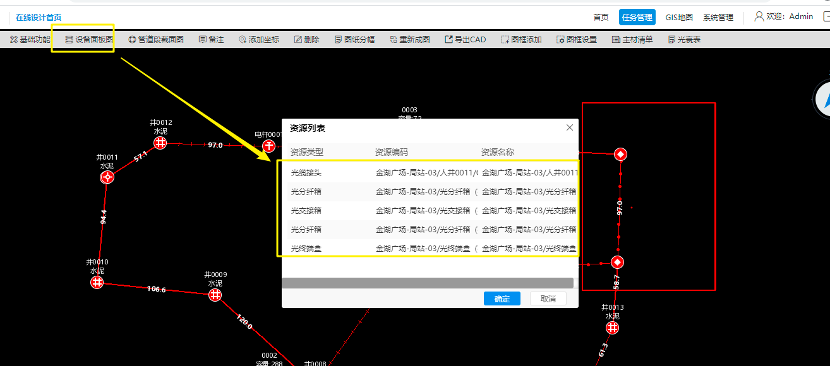

标准出图之“路由图”

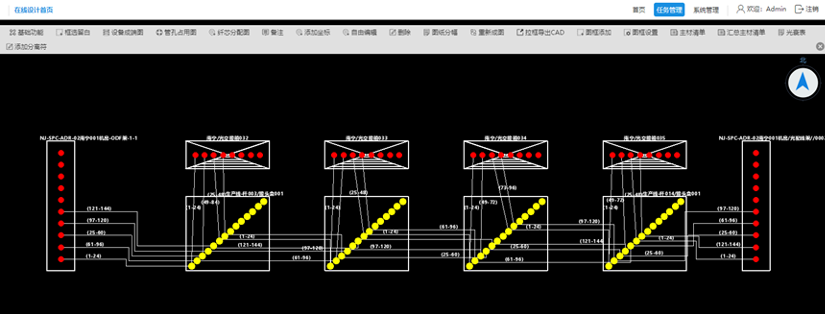

标准出图之”接续图”

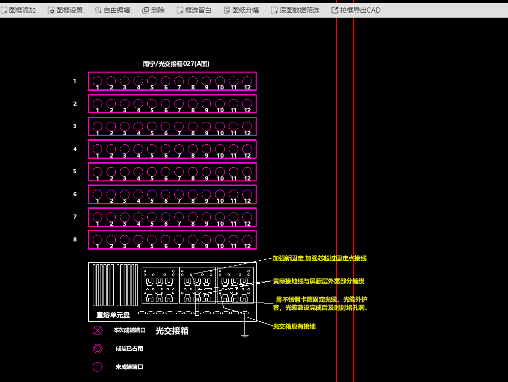

标准出图之“设备面板图”

在工程设计完成之后，系统将自动汇聚统计设计的资源清单，并且根据业务逻辑分析设计数据是否完整，如果不完整则审核不通过。需要设计人员补全设计才能进一步走工单。从传统的“随机抽样检查”，到“系统自动审核报告”实现全面核查，全面提升了数据的准确性。

对于设计完的工程，支持主材清单的列表导出，并支撑相应的二维码（或条码）标签打印。并对设计的数据可支持完整的数据校验，以保障设计工作的完整性，从源头把控资源数据的质量。

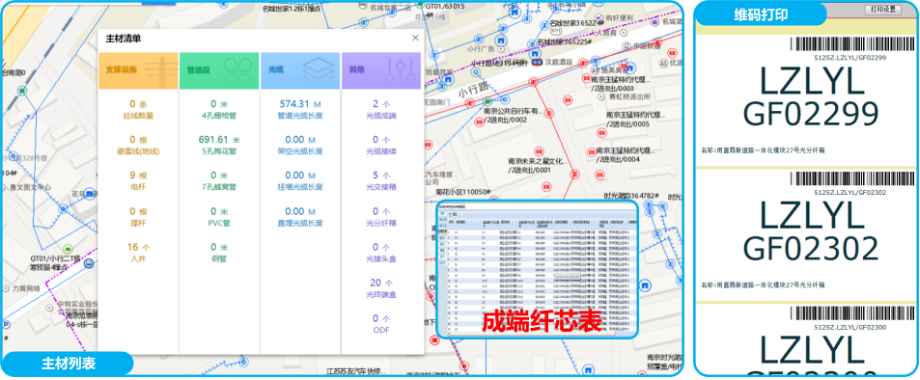

在线设计主材列表核查&条码标签打印

在线设计采用“空间路径算法”，例如：从可用的资源节点拉一条光缆将宽带能力引入用户家是常见的设计场景，系统支持从起始点到用户家的光缆路由自动判断，如果有多条路径则可自动列出给设计人员选择。推荐最优路由，最短、最空闲，节点最少等，通过颜色来表示管孔利用率。

路由导航式自动铺缆

2012年以管线GIS系统为基础，扩容在线设计管理模块，经过多的项目建设，CAD图纸已用于生产，指导实际网络工程建设，取得丰硕的应用成果。经过三万多张设计单考验，且在不断优化，业务和技术方面都非常成熟。

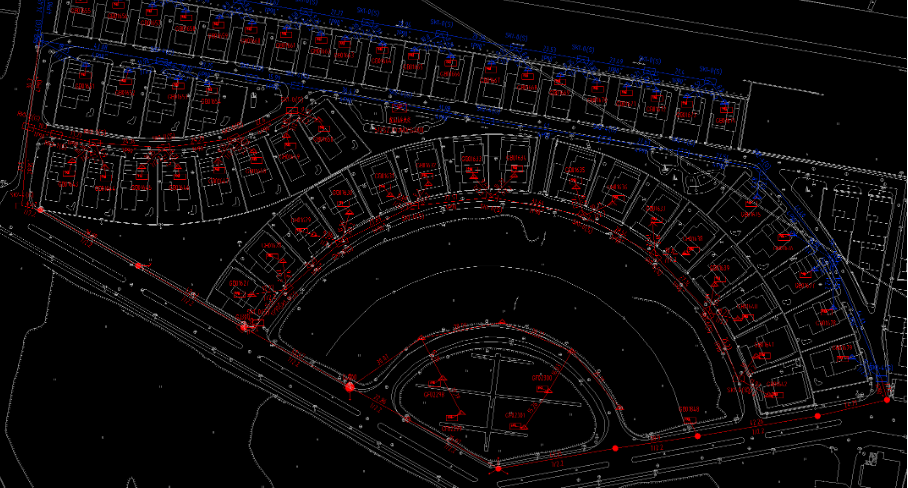

在线设计系统上线时，考虑到系统使用者是第三方设计和工程实施人员，如果出图效果不能满足施工，就意味着创新失败。所以电信的领导下了一个硬任务作为考验，要求“虎丘山庄”为设计试点，小区建筑布局非常复杂，即使人工绘图都有非常大的难度。产品线专家通过一个月的技术攻关，解决了文字重叠、出图不美观、截面图制定放置、图纸裁剪等问题，当系统导出的图纸到设计和施工人员手上时，得到了一致的认可，客户满意统一上线。系统出图更加规范和高效，完全可以解决复杂的工程设计，打消了客户和使用者的顾虑。

虎丘山庄工程设计出图

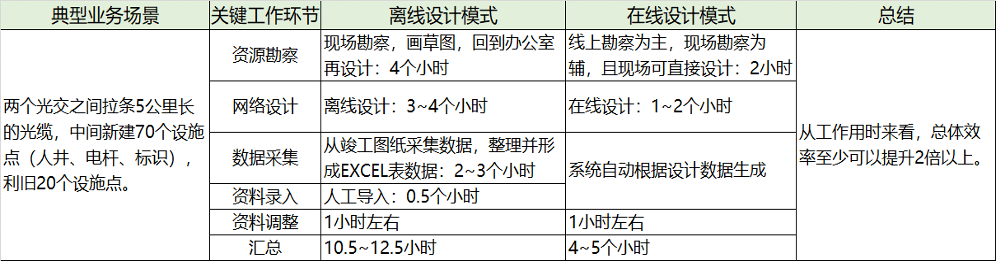

上线后，设计工作得到很大的提升，以250户左右的FTTH改建小区工程建设项目为例，应用在线设计流程后，设计、录入整体效率和资源入库准确性都得到提升：
